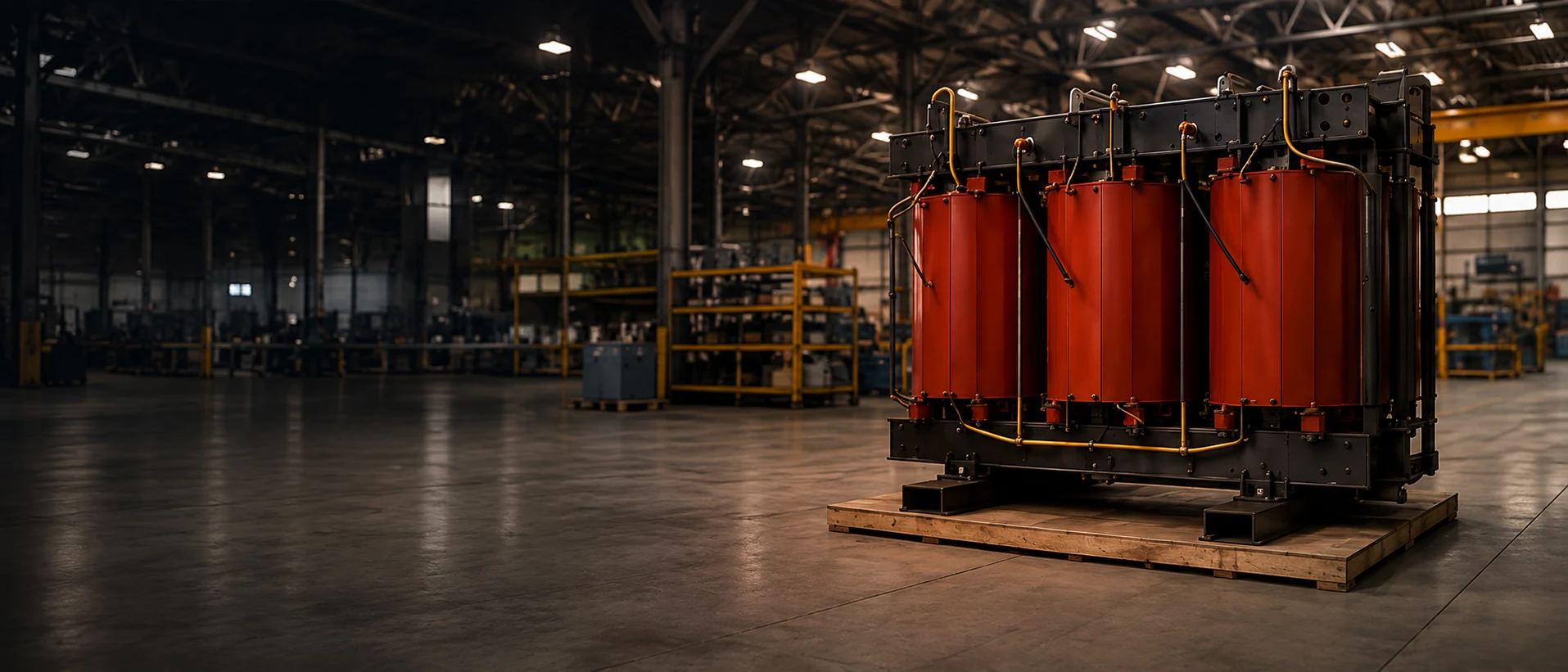

Transformadores de baixa e média tensão para projetos elétricos sob medida

O transformador isolador possui enrolamentos primário e secundário separados, proporcionando isolação galvânica entre a entrada e a saída. Já o autotransformador utiliza um enrolamento comum com derivações, sendo indicado para adequação de tensão quando essa isolação não é necessária. A escolha depende dos requisitos elétricos, operacionais e de segurança da aplicação.

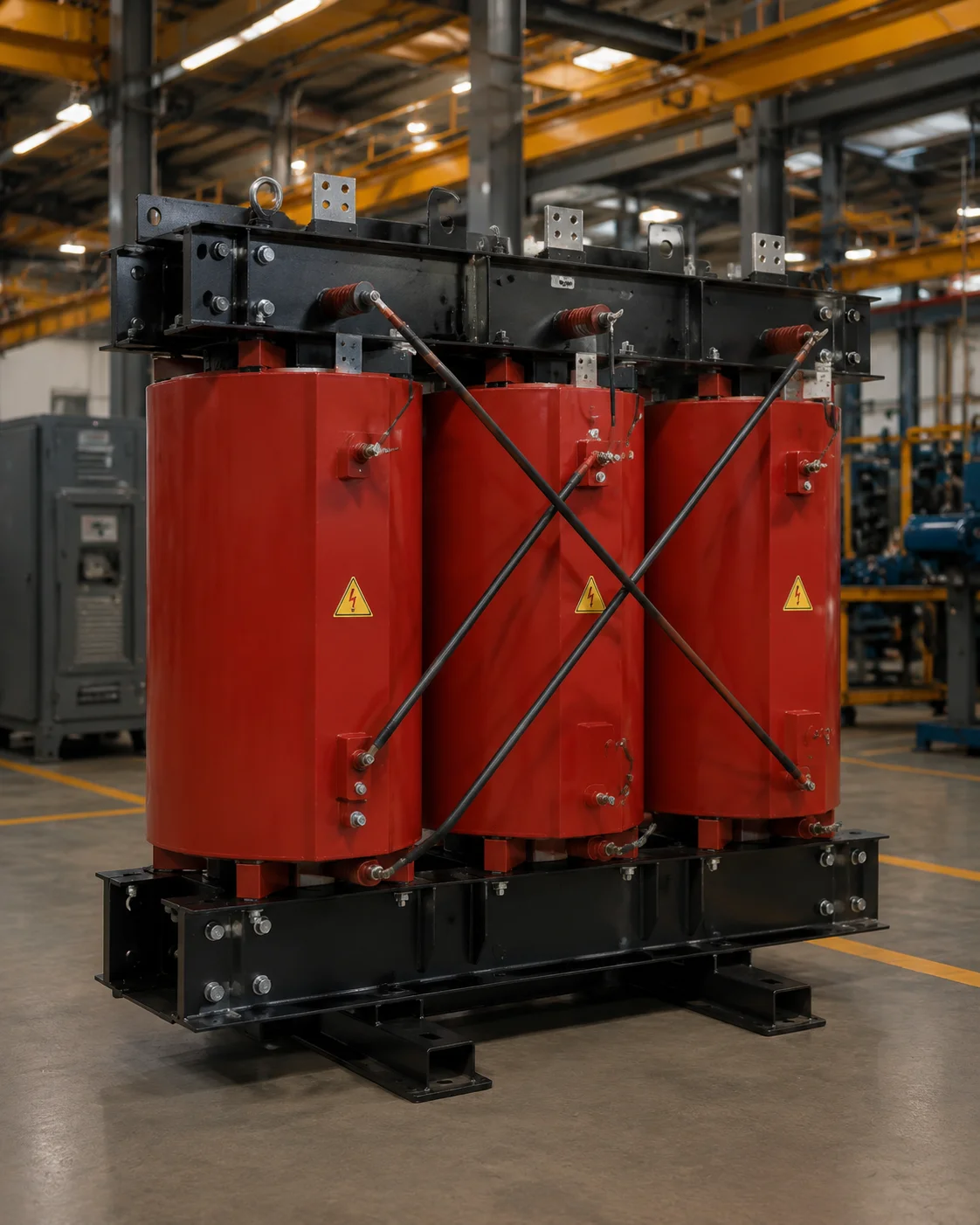

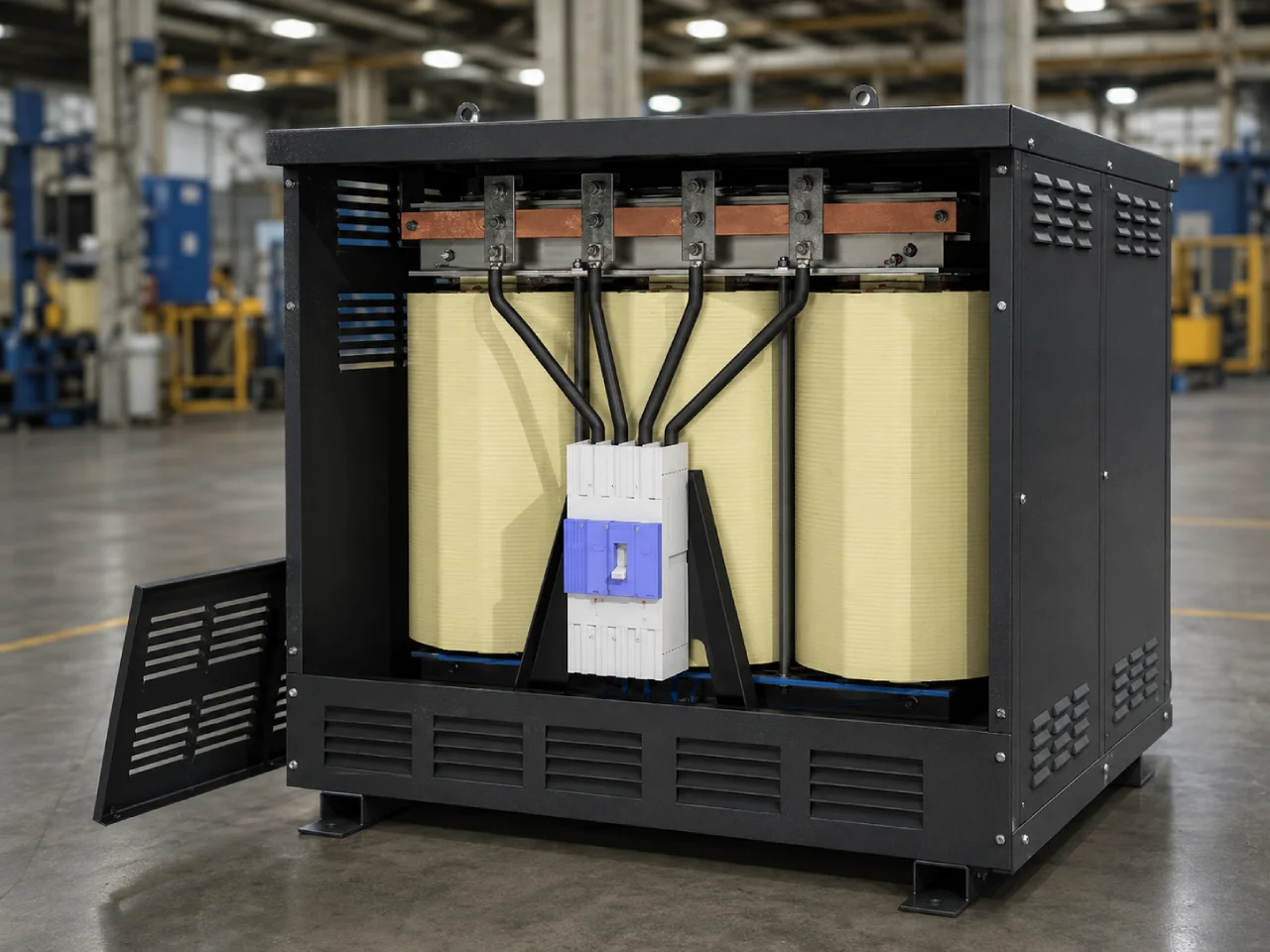

Transformadores de baixa tensão (BT) são aplicados em tensões de até 1 kV, enquanto os transformadores de média tensão (MT) atendem tensões acima de 1 kV até 36,2 kV. Ambos podem ser especificados conforme a potência, a relação de transformação e as características da instalação.

O fator K é uma especificação aplicada a transformadores destinados a atender cargas não lineares, que podem gerar harmônicos e elevar o aquecimento dos enrolamentos. Ele é especialmente relevante em aplicações com inversores, retificadores, nobreaks, equipamentos eletrônicos, data centers e automação industrial. Sua definição deve considerar as características das cargas e os requisitos do projeto.

O grau de proteção IP é definido conforme as condições do ambiente de instalação e os requisitos do projeto. Para especificá-lo, são avaliados fatores como presença de poeira, umidade, respingos ou jatos d’água, acesso de pessoas às partes energizadas e necessidade de proteção mecânica do equipamento.

Cobre e alumínio são materiais adequados para enrolamentos de transformadores, mas possuem características distintas. O cobre apresenta maior condutividade elétrica, permitindo enrolamentos mais compactos para uma mesma capacidade. Já o alumínio exige maior seção condutora, resultando normalmente em enrolamentos maiores e mais leves.

A escolha também considera aspectos como dimensões disponíveis, peso, desempenho térmico, custo, conexões e requisitos da aplicação. Quando corretamente dimensionadas, ambas as soluções podem oferecer desempenho e confiabilidade adequados.

IP significa Ingress Protection (grau de proteção). É uma classificação que indica o nível de proteção do invólucro do equipamento contra o ingresso de corpos sólidos e água.

O primeiro dígito se refere à proteção contra acesso a partes internas e contra corpos sólidos, incluindo poeira. O segundo dígito indica a proteção contra água, desde respingos e jatos até condições de imersão.

Em geral, quanto maior o dígito, maior o nível de proteção correspondente. Por exemplo, um IP com primeiro dígito mais alto oferece maior proteção contra poeira; com segundo dígito mais alto, maior resistência à entrada de água — podendo abranger, conforme a classificação, imersão temporária ou contínua.

A definição do grau de proteção IP adequado depende das condições do ambiente de instalação e dos requisitos do projeto.

Sim. Os transformadores podem ser configurados de acordo com as necessidades de cada projeto, incluindo potência, tensões de entrada e saída, configuração monofásica, trifásica ou trimono, isolação ou autotransformação, grau de proteção IP, fator K, material dos enrolamentos, classe de isolação, elevação de temperatura e acessórios. Todas as configurações são avaliadas conforme a viabilidade técnica da aplicação.

O prazo de entrega e a potência disponível são definidos conforme a configuração do transformador, o nível de tensão, os requisitos construtivos e o escopo técnico do projeto. Após o levantamento da aplicação, a EPartners avalia a solução junto à Tamura e apresenta a especificação comercial e técnica mais adequada.
